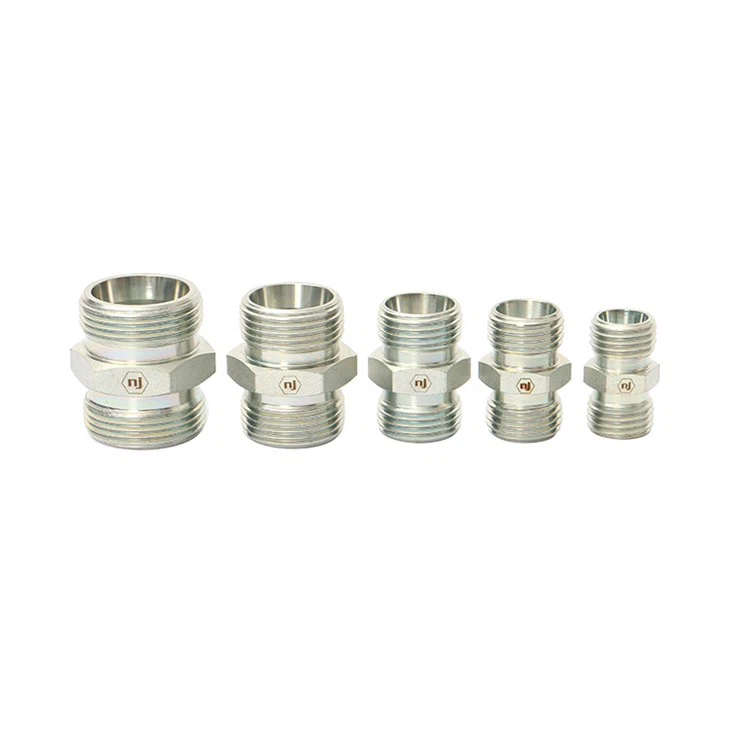

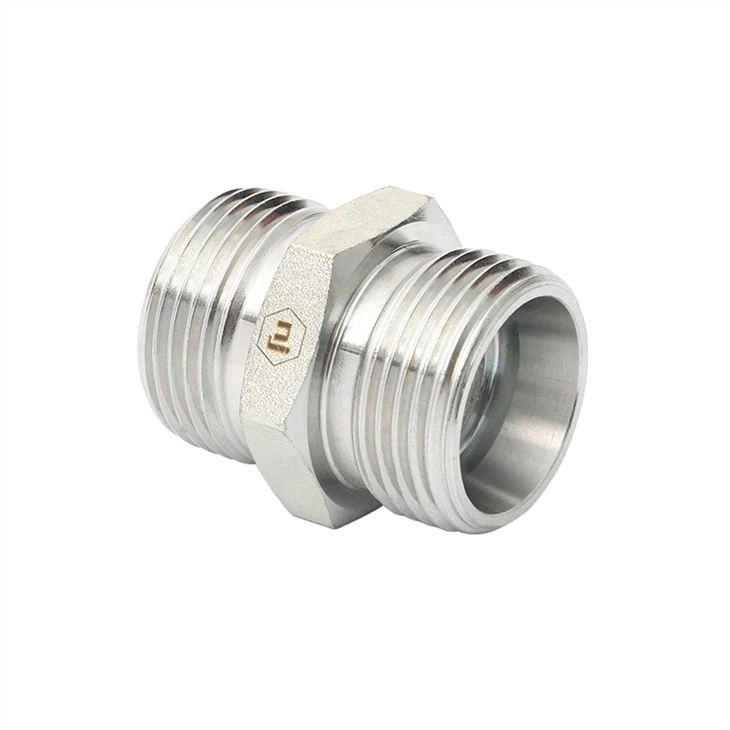

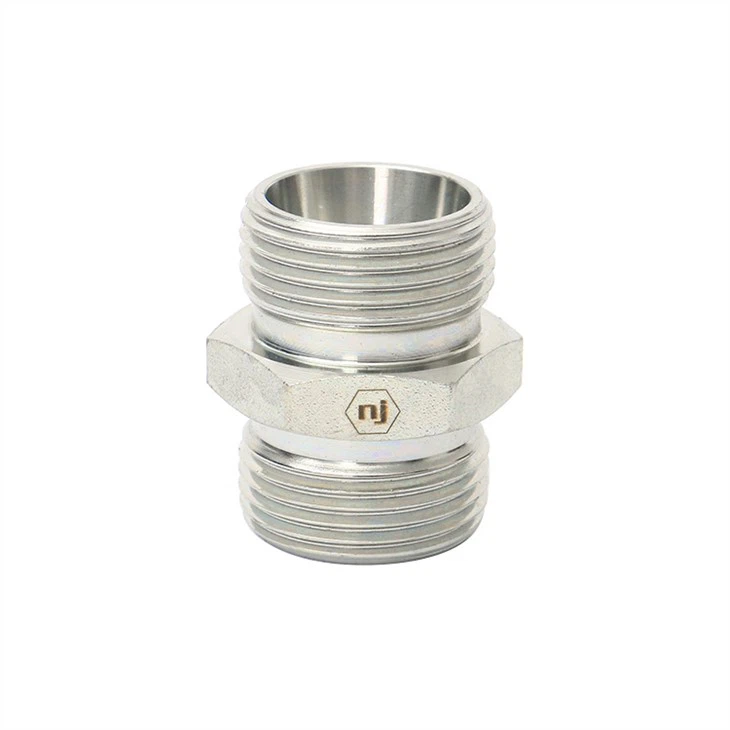

Metrische draadbeettype buisfittingen
Vorm: recht
Draad 1 Type: metrische draad
Type draad 2: metrische draad
Metrische draadbeettype buisfittingen
Onderdeel nummer:
1C/1D
attributen:
Materiaal: staal
Vorm: recht
Draad 1 Type: metrische draad
Type draad 2: metrische draad
代号ONDERDEEL NR. | 螺纹DRAAD | 管子外径BUIS OD | 尺寸DIMENSIES | ||||||
E | F | D1 | D2 | I1 | L1 | S1 | S2 | S3 | |
1C-10LL | M10×1.0 | M10×1.0 | 6 | 6 | 38 | 12 | 12 | 12 | |
1C-12LL | M12×1.0 | M12×1.0 | 8 | 8 | 39 | 12 | 14 | 14 | |
1C-12 | M12×1.5 | M12×1.5 | 6 | 6 | 39 | 12 | 14 | 14 | |
1C-14 | M14×1.5 | M14×1.5 | 8 | 8 | 40 | 14 | 17 | 17 | |
1C-16 | M16×1.5 | M16×1.5 | 10 | 10 | 42 | 47 | 19 | 19 | |
1C-18 | M18×1.5 | M18×1.5 | 12 | 12 | 43 | 19 | 22 | 22 | |
1C-22 | M22×1.5 | M22×1.5 | 15 | 15 | 46 | 24 | 27 | 27 | |
1C-26 | M26×1.5 | M26×1.5 | 18 | 18 | 48 | 27 | 32 | 32 | |
1C-30 | M30×2 | M30×2 | 22 | 22 | 52 | 32 | 36 | 36 | |
1C-36 | M36×2 | M36×2 | 28 | 28 | 54 | 41 | 41 | 41 | |
1C-45 | M45×2 | M45×2 | 35 | 35 | 63 | 46 | 50 | 50 | |
1C-52 | M52×2 | M52×2 | 42 | 42 | 66 | 55 | 60 | 60 | |
1D-14 | M14×1.5 | M14×1.5 | 6 | 6 | 45 | 14 | 17 | 17 | |
1D-16 | M16×1.5 | M16×1.5 | 8 | 8 | 47 | 17 | 19 | 19 | |
1D-18 | M18×1.5 | M18×1.5 | 10 | 10 | 49 | 19 | 22 | 22 | |
1D-20 | M20×1.5 | M20×1.5 | 12 | 12 | 51 | 22 | 24 | 24 | |
1D-22 | M22×1.5 | M22×1.5 | 14 | 14 | 57 | 24 | 27 | 27 | |
1D-24 | M24×1.5 | M24×1.5 | 16 | 16 | 57 | 27 | 30 | 30 | |
1D-30 | M30×2 | M30×2 | 20 | 20 | 66 | 32 | 36 | 36 | |
1D-36 | M36×2 | M36×2 | 25 | 25 | 74 | 41 | 46 | 46 | |
1D-42 | M42×2 | M42×2 | 30 | 30 | 80 | 46 | 50 | 50 | |
1D-52 | M52×2 | M52×2 | 38 | 38 | 90 | 55 | 60 | 60 | |
Indien u interesse heeft om de adapter in complete set met snijring te bestellen
en moer, is het nodig om achtervoegsel "RN" in te voegen na ons artikelnummer, bijvoorbeeld 1C-52RN
Afdichting:
O-ring op mannelijke 24 graden conus ingebracht in 24 graden vrouwelijke conus.
Betreft lichte (DKOL) en zware (DKOS) serie Metrische schroefdraad Bite Type Tube Fittings.
Verbinding :
Parallelle metrische schroefdraad, profiel volgens NFE-03-001 (identiek aan ISO 68-1), waarvan de buitendiameter wordt uitgedrukt in millimeters.
Het profiel van deze draad is een gelijkzijdige driehoek.
Metrische draadbeettype buisfittingen worden aangeduid met de letter M, gevolgd door hun buitendiameter en spoed. Ex. : M12x1.5
